氣動V型球閥

閥門型號：VQ677F，VQ677H，VQ677Y

通徑規格：DN25～DN300

結構形式：V型球芯

閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN16、PN25、PN40、PN64

適用溫度：-40℃～450℃

應用范圍：泥漿、纖維、含有微小固體懸浮物介質

產品特點：動作靈敏，具有卓越的切斷性能和調節性能，適用范圍廣

氣動V型球閥概述：

氣動V型球閥是一種球芯為V型結構的調節球閥，閥芯是1/4球殼，開有V型缺口，

流通能力大，具有剪切力，能關閉嚴密等特點。氣動V型球閥根據V型球芯與管道形成的V型角度，

隨著球的旋轉，可使用中間開度面積的變化進行流量調節，

并可切斷流體中夾雜的雜質而關閉，適用于紙漿、砂漿、粘性流體的控*。

氣動V型調節球閥應用：

氣動V型球閥具有良好的切斷性能和調節性能，廣泛適用于控*紙漿、污水、含有纖維和固體顆粒

懸濁介質以及高溫蒸汽、干氣體等介質，特 一般情況下V型球閥都是單密封球閥，不適合用來雙向使用。

氣動V型球閥特點：

1，氣動V型調節球閥有近似等百比的固有流量特性及直線特性；采用雙軸承結構，

啟動扭矩小，具有極好的靈敏度和感應速度；

2，氣動V型球閥球芯上帶有V型切口，在關閉時，V型缺口與硬密封閥座產生較強剪切力，

可將含有纖維性介質切斷，并有效防止球芯卡死；

3，氣動V型調節球閥具有一個Ｖ型閥芯結構，即使在小流量或高粘度介質的工況中，

也可在整個量程范圍內，保證控*的*準性和*確性；

4，氣動V型球閥一般與閥門定位器及其它附件配套使用，適用于各種調節場合，

額定流量系數大，調節性能靈敏，，可調范圍大可豎臥安裝。

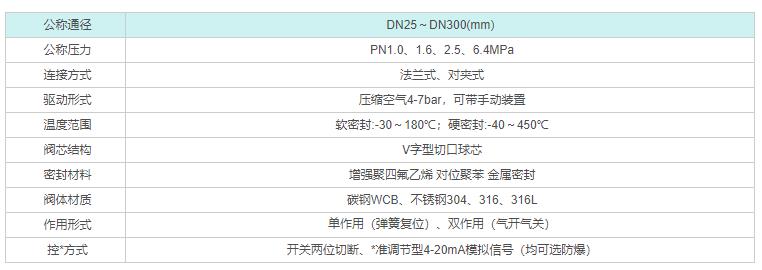

氣動V型調節球閥技術參數：

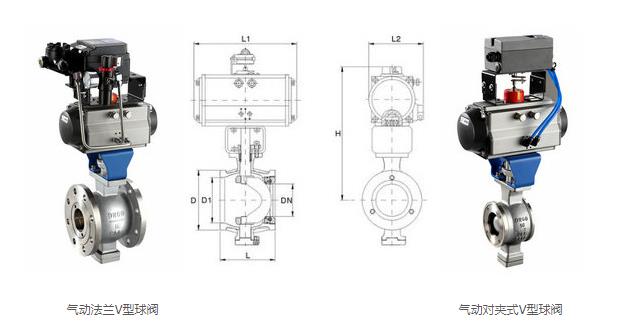

氣動V型調節球閥作用：

氣動V型球閥按密封性能分為軟密封和硬密封，軟密封一般使用低壓常溫場所，

而硬密封可應用于常溫及高溫高壓管路中。根據控*方式分為調節型和開關切斷型，

開關型型按作用形式可分為單作用和雙作用式，而調節型應當選用雙作用式，

單作用執行器的獨特優點是一旦氣源失氣或管道故障的情況下，

氣動V型球閥將按控*系統的要求自動復位到閥門關閉或開啟的狀態。
